023 Exempel if-sats

Genomgång av if-sats.

Vad ska hända?

Vridpotentiometerns läge bestämmer hur många lysdioder som ska tändas.

Pseudokod

  Om värdet är 0 - 255
      släcks alla lysdioder
  Annars om värdet är 256 - 511
      tänds den första lysdioden
      övriga släcks
  Annars om värdet är 512 - 767
      tänds två lysdioder
      den sista släcks
  Annars
      alla lysdioder tänds

Kod

  if (0 <= potValue && potValue < 256)
  {
      digitalWrite(ledOnePin, LOW);
      digitalWrite(ledTwoPin, LOW);
      digitalWrite(ledThreePin, LOW);
  }
  else if (256 < potValue && potValue < 512)
  {
      digitalWrite(ledOnePin, HIGH);
      digitalWrite(ledTwoPin, LOW);
      digitalWrite(ledThreePin, LOW);
  }
  else if (512 < potValue && potValue < 768)
  {
      digitalWrite(ledOnePin, HIGH);
      digitalWrite(ledTwoPin, HIGH);
      digitalWrite(ledThreePin, LOW);
  }
  else
  {
      digitalWrite(ledOnePin, HIGH);
      digitalWrite(ledTwoPin, HIGH);
      digitalWrite(ledThreePin, HIGH);
  }

Hela koden på GitHub

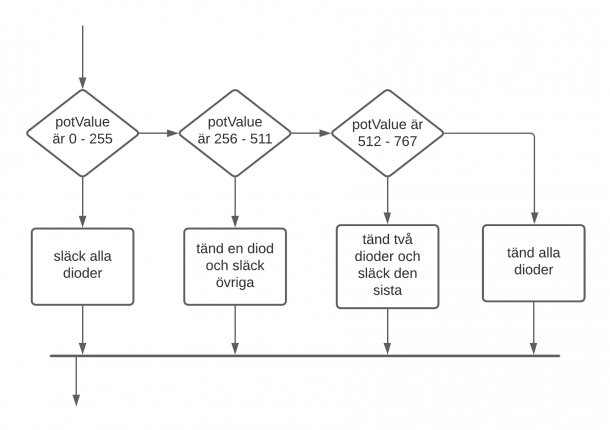

Flödesdiagram

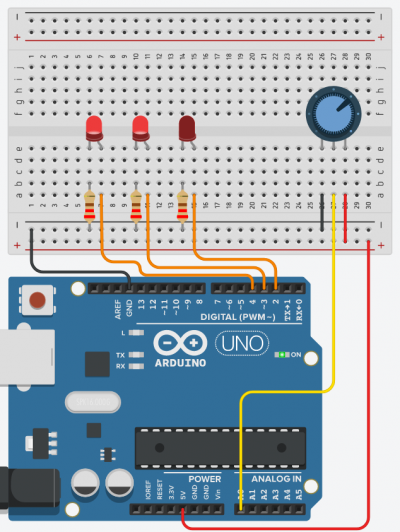

Koppling
