004 Arduino projekt 4
Sidan 52 - 61

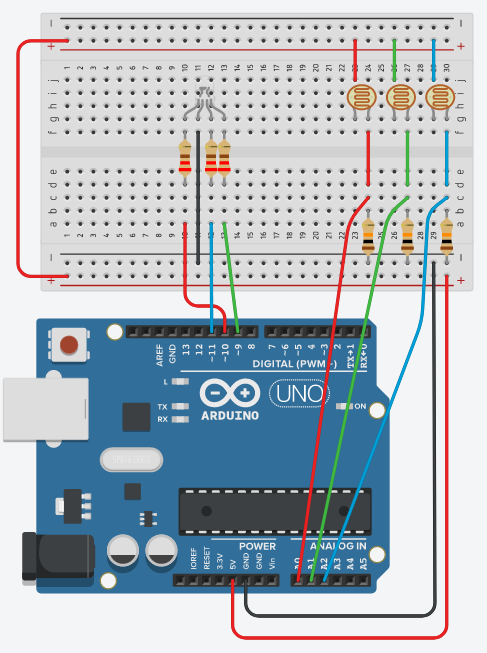

Koppla enligt figurerna på sidan 54, eller enligt figuren nedan. Kopplingen nedan är ritad och simulerad i TinkerCad. Kopplingen skiljer sig något från den i boken men samma program används till båda kopplingarna. I kopplingen nedan har färger valts på sladdarna för att matcha den färg som styrs på dioden.
OBS långa benet på lysdioder ska vara närmast plus.
Komponenter
- LED RGB
- fotoresistor 3
- resistor 3 x 220 ohm, 3 x 10 kohm
Mål
Styra en lysdiod som har tre färger: röd, grön och blå, med hjälp av tre fotoresistorer.
Teori - spänningsdelning
Se gärna filmen om spänningsdelning.
Program
Kopiera inte koden. Skriv av koden så lär du dig mer. Fundera på varför man skriver som man gör.
Koden på GitHub innehåller kommentarer på svenska och skiljer sig lite från koden i boken, men resultatet är detsamma. I boken har rött och grönt ben bytt pin-nummer i koden.
Testa
Lys på fotoresistorerna för att se hur ljusstyrkan och färgen på lysdioden ändras. Eller håll ett finger över en eller två fotoresistorer i taget.
