070 projekt

Projektet görs i grupp. Det gäller att vinna tävlingen.

Tävling

En bro ska designas och dimensioneras. Bron ska kunna byggas på en av två överfarter över en å. Strövområdena på båda sidor om bäcken saknar naturlig koppling. En vacker men funktionell bro sökes. Öppen blandskog finns på båda sidor om ån.

Ett eller två bidrag som kompletterar varandra vinner. Det finns inget krav på att tävlingsbidraget gör så att alla kan passera.

Unga och gamla människor till fots, cykel och häst rör sig i området. Motorfordon är ej tillåtna.

Överfartsplatserna befinner sig cirka 3 kilometer från stora vägar. Mindre traktor med vagn kan komma fram den sista biten.

Överfart 1

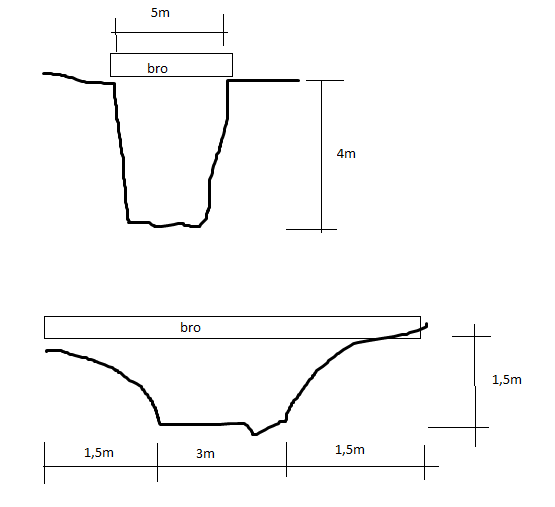

Branta klippväggar omger ån. De är cirka 5 meter från kant till kant. Det är cirka 4 meter ner till vattnet.

Överfart 2

Berg i dagen sluttar ner mot ån på båda stränderna. Lutningen är cirka 1:1. Total brolängd blir cirka 6 meter. Vid normalflöde är vattnet 1,5 meter under den tänkta bron och flödet är 3 meter brett.

Arbetsgång

För mer detaljer se även Tävlingsbidrag - utformning nedan. Arbetsgången är inte helt linjär. Hopp fram och tillbaka kommer troligtvis att vara nödvändiga.

1. Idéer

Alla idéer är välkomna. Inget är för tokigt, än.

2. Design

Diskutera och enas sedan om en design.

Gör skisser.

Välj material för bron.

3. Ritningar och lastfall

Gör måttsatta ritningar.

Bestäm lasten som bron ska utsättas för.

4. Dimensionering - beräkningar

Välj dimensioner. Räkna och se att det håller.

5. Tillverkningsplan

Beskriv hur tillverkningen ska gå till.

6. Kostnader

Vad blir kostnaden för material och arbete.

7. Miljöpåverkan

Vilken miljöpåverkan har bron?

Tävlingsbidrag - utformning

Framsida

  • Skiss av bron i den tänka miljön.

  • Kort idébeskrivning.

  • Kostnad för att färdigställa bron.

  • Författare

  • Datum

Beskrivning

Beskriv era tankar och idéer.

Design

Berätta hur ni har tänkt. Motivera era val.

Skisser

Redovisa skisser som visar bron i sin miljö och skisser av detaljer på bron.

Ritningar

Måttsatta ritningar. Bron ska i princip kunna byggas utifrån ritningarna.

Materialval

Vilka material tillverkas de olika delarna i bron av?

Belastningar

Berätta om de olika dimensionerade lastfallen. Redogör för resonemang om lasten med mera.

Beräkningar

Motivera val väl. Dimensionera eller visa att valda dimensioner räcker.

  • Frilägg och rita krafter för de dimensionerade lastfallen. Måttsätt figuren.

  • Redovisa beräkning av reaktionskrafter.

  • Redovisa tvärkrafts- och momentdiagram.

  • Redovisa därtill beräkningar av dimensionerade moment.

  • Dimensionera för tvärkraft.

  • Beräkna maximal nedböjning. Resonera kring denna.

Kontollberäkningar

Verkar det rimligt. Gör erforderliga beräkningar.

Monteringsanvisningar och tillverkningsanvisningar

Beskriv de olika arbetsmomenten som krävs.

Kostnadsberäkningar

Beräkna materialkostnaden.

Bedöm tidsåtgången för de olika arbetsmomenten. Beräkna därur arbetskostnaden. En hantverkare kostar 500 kr per timme.

Miljöbelastning

På vilket sätt belastar byggandet av bron miljön?

Redovisning

Sälj in bron.

5 minuter.
